NDI®・Syphon
画面はモニターでなくてもかまいません。送り先 の ネットワーク・アプリへ のグループは、ウィンドウを開く代わりにステージを映像のストリームとして送ります: NDI® なら同じネットワークの他のコンピューターや、このコンピューターの他のアプリへ、Syphon なら同じ Mac の他のアプリへ。OBS や vMix を動かす配信用のコンピューター、NDI を受けるスイッチャー、プロジェクションマッピングのアプリにステージを入れるときに使います。透明度も一緒に送れるので、受ける側が自分の映像の上に文字を重ねられます。
画面を NDI®・Syphon で送る
Section titled “画面を NDI®・Syphon で送る”- ステージ送出 ウィンドウを開きます — 2 枠目のプレビューの下の ステージ送出設定、画面がひとつだけならステージのプレビューの下の操作行にある小さなボタンです（ステージ送出ウィンドウ を参照）。
- + 画面を追加 を押すか、すでにある画面の行を開きます。
- 送り先 の ネットワーク・アプリへ の下から、NDI® — 他のコンピューター・他のアプリへ か Syphon — この Mac の別のアプリへ を選びます（Syphon は Mac でだけ出ます）。受ける側があってもなくても、いつでも選べます。
- 名前とほかの項目（下）を決め、電源を入れます。

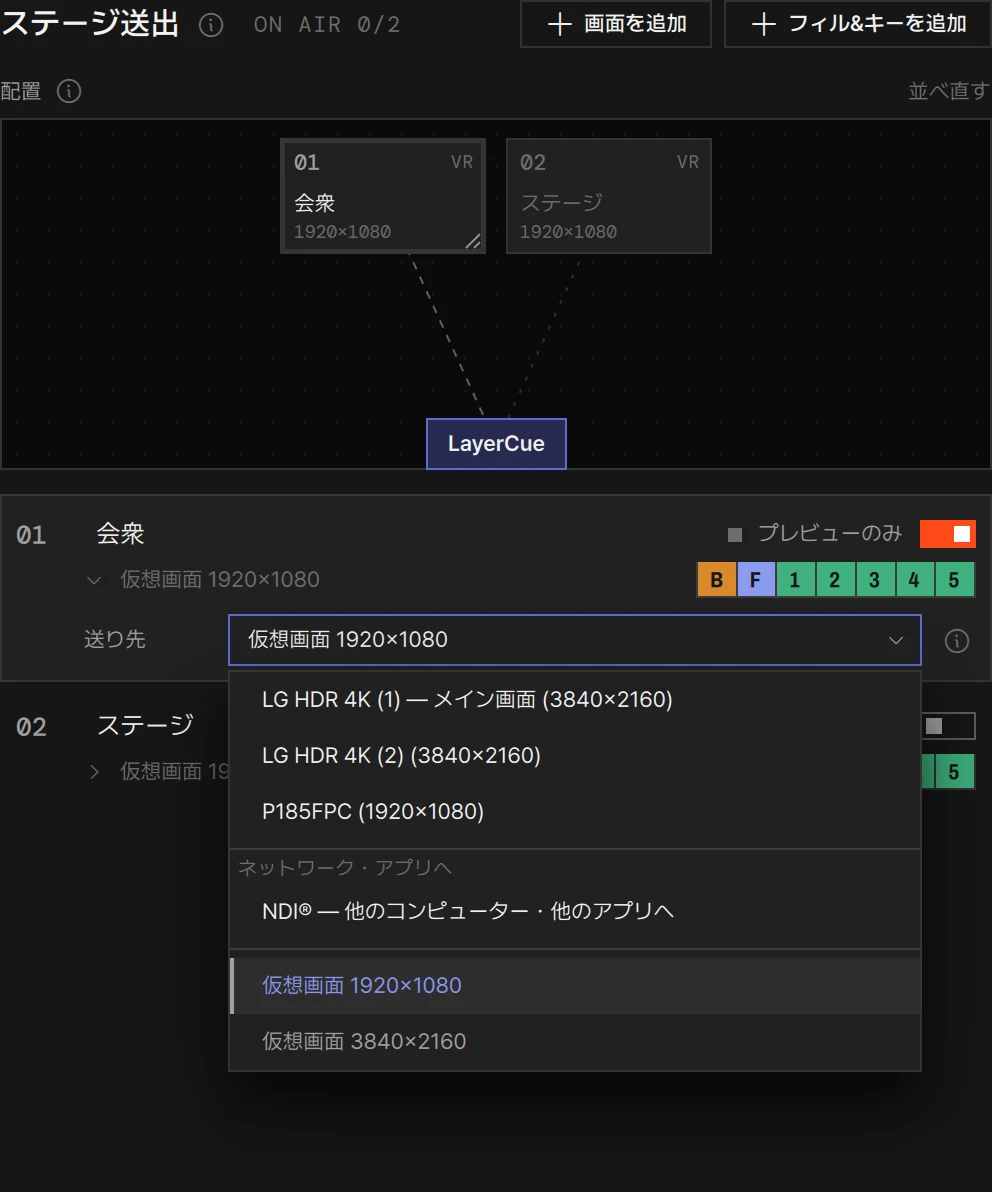

送り先 の一覧はグループごとに並びます: いまつながっている画面と Blackmagic のデバイス、次に ネットワーク・アプリへ、次に使ったことがあっていまは未接続の画面、いちばん下に仮想画面。
ウィンドウは開きません。 電源が入っている間、その画面は送出中として数えられます — 番号がオレンジになり、ウィンドウの ON AIR の数とステータスバーの送出チップにも入ります。送り先 の横の ⓘ が、受けるアプリのどこで名前を選ぶかを教えてくれます。

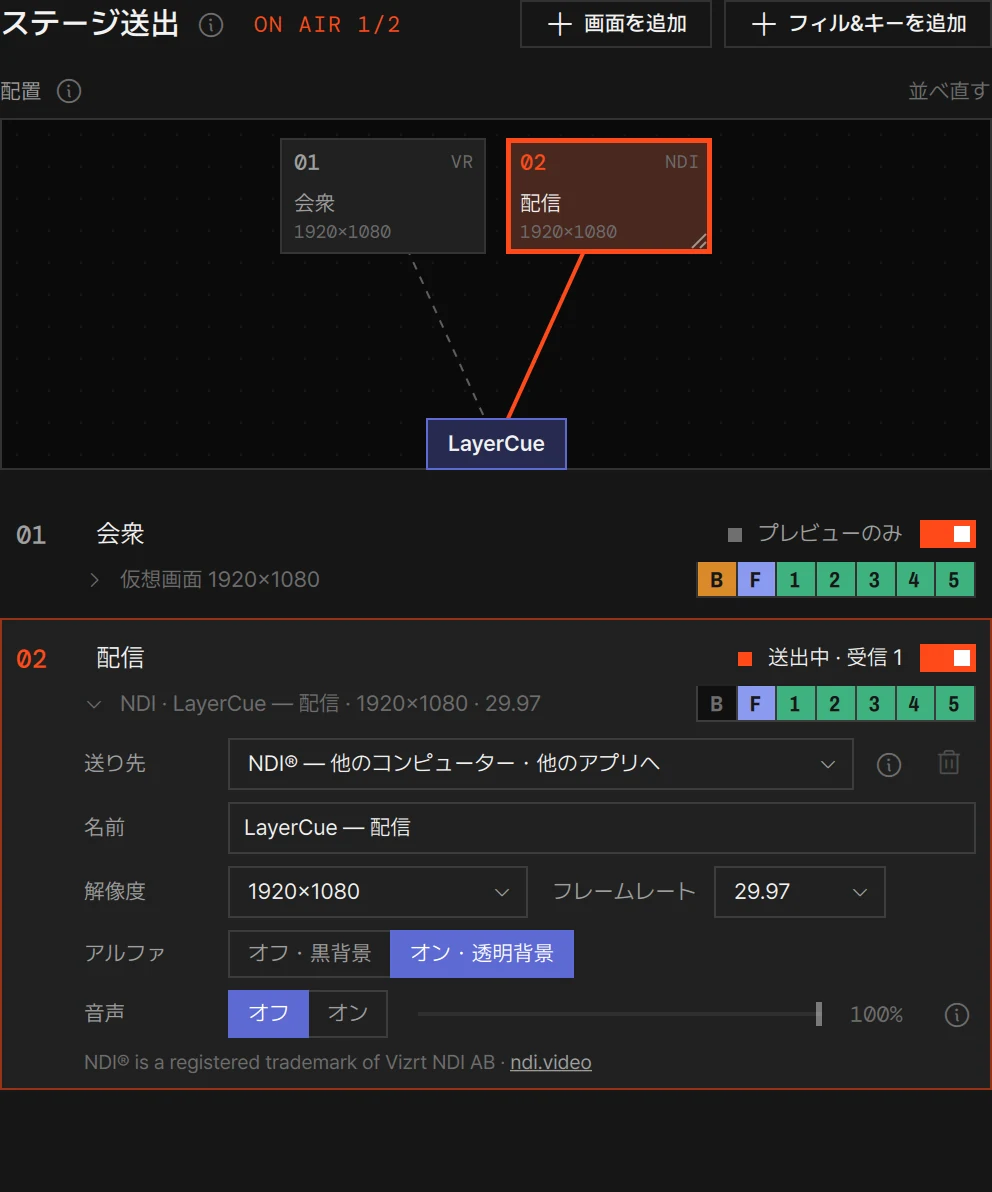

| 行 | 何をするか |
|---|---|
| 名前 | 受ける側の一覧に見える名前。48 文字まで。空のままなら LayerCue — の後ろに画面の名前が付きます: LayerCue — 画面 2。NDI® では、受ける側には前にこのコンピューター名が付いて見えます |
| 解像度 | 最初は 1920×1080、ほかに 3840×2160、1280×720、1080×1920 (縦)。サイズを取ってくるウィンドウがないので、LayerCue がどの大きさで描くかを自分で選びます |
| フレームレート | NDI® だけ: 25、29.97（最初の値）、30、50、59.94、60 |
| アルファ | オフ・黒背景: 黒の上のステージで、すべて不透明。オン・透明背景: 何も出ていないところが透明になり、受ける側が自分の映像の上に重ねられます。オンにすると、Syphon では プリマルチプライ・ストレート を選びます。NDI® は常にストレートのアルファで送るので、選ぶものはありません |
| 音声 | NDI® のみ: オフ・オン と音量。オンにするとステージの音（音楽・動画）が一緒に乗ります — 音とメーター を参照 |
アルファをオンにすると、何が透明になるかはレイヤーが決めます。背景は画面全体を覆うので、すべてのレイヤーをオンにしておけば受ける側には画面全体が届きます。受ける側の映像の上に文字とオーバーレイだけを重ねたいなら、その行のセルで要らないレイヤー(ふつうは B)を切ってください。ほかは透明になって出ます — フィル&キーのキー と同じです。
表示する層 はほかの画面と同じように働きます: 行の 2 段目の B F 1 2 3 4 5 のセルが、ストリームに何を載せるかを決めます。マルチ送出 をご覧ください。
NDI® は同じネットワークの他のコンピューター — NDI プラグインを入れた OBS、vMix、NDI を受けるスイッチャーや変換器 — と、このコンピューターの他のアプリへ届きます。受けるアプリで、決めておいた名前を選んでください。前にこのコンピューター名が付いています。
- 受信先を数えます。 送っている間、行に 送出中 · 受信 2 のように、いま受けているところの数が出ます。
- 名前を変えると新しいストリームになります。 送っている途中で名前を変えると受ける側では切れるので、受信先ごとに新しい名前を選び直してください。フレームレートは送っている途中でも変えられます。
- Mac ではローカルネットワークを許可してください。 macOS 15 以降では、LayerCue がはじめて NDI® で送るときに、ローカルネットワークを使ってよいか macOS が尋ねます。許可しないと、他のコンピューターからストリームが見つかりません。断ったときは システム設定 › プライバシーとセキュリティ › ローカルネットワーク で LayerCue をオンにしてください。
- Windows ではプライベート ネットワークを許可してください。 LayerCue がはじめて NDI® で送るときに、ファイアウォールの Windows セキュリティの重要な警告 が出ることがあります。プライベート ネットワーク で LayerCue を許可しないと、他のコンピューターからストリームが見つかりません（このコンピューターの他のアプリは許可しなくても受けられます）。断ったときは Windows セキュリティ › ファイアウォールとネットワーク保護 › ファイアウォールによるアプリケーションの許可 で LayerCue を許可してください。
- CPU を使います。 フレームごとにコンピューターの CPU で圧縮します。3840×2160、毎秒 50〜60 フレーム、アルファがいちばん重くなります。受ける側に透明度が要らなければアルファを切ってください — ストリームが軽くなります。同じ Mac のアプリが Syphon も受けられるなら、Syphon のほうが軽くて速いです。
- 確かめるには、ndi.video/tools から無料で入手できる NDI Tools に、ネットワーク上の NDI ストリームを映す Studio Monitor が入っています。LayerCue がインストールすることはありません。
送れないと、LayerCue はその画面の電源を切って理由を知らせます — たとえば 画面 2 — NDI で送れませんでした: の後ろに、NDI ランタイムがありません、このコンピューターの CPU では NDI が動きません、NDI 送信を作れませんでした、映像を描画できませんでした のどれかが続きます。
Syphon（Mac）
Section titled “Syphon（Mac）”Syphon は同じ Mac の他のアプリ — OBS（Syphon Client ソース）、Resolume、MadMapper など — へステージを渡します。映像はグラフィックス処理装置からコピーも圧縮もなしにそのまま渡るので、CPU をほとんど使いません。
- 映像が変わったときだけ新しいフレームを渡します。 その間は受けるアプリが最後の一枚を映し続けるので、Syphon にはフレームレートの設定がありません。
- 受けるアプリがつながっているかを行が知らせます: 受信アプリが接続されています または まだ受信アプリがありません。
- プリマルチプライ と ストレート のどちらがよいかは受けるアプリによります。受けるアプリで文字のふちが暗く見えたり縁取りが出たりしたら、もう一方にしてみてください。
送れないと、LayerCue はその画面の電源を切って理由を知らせます — たとえば 画面 2 — Syphon で送れませんでした: の後ろに、このコンピューターでは使えません、Syphon サーバーを作れませんでした、映像を描画できませんでした のどれかが続きます。
知っておくこと
Section titled “知っておくこと”- 音は NDI® だけ、オンにしたときだけ。 NDI® は 音声 をオンにするとステージの音も一緒に運びます（はじめはオフです）。Syphon は映像だけを運びます。送らない音は、ステータスバーで選んだコンピューターの音声出力デバイスから出ます — 音とメーター をご覧ください。
- フィル&キーには使いません。 フィル&キーの一覧には出てきません: 透明度が同じストリームで届くので、キーを別に出す理由がないからです。フィルとキーを二つの入力で受けるスイッチャーなら、フィル&キー をご覧ください。
画面の選びかたと電源スイッチは 画面と送出 に、すべての画面をひとつのウィンドウで扱うことは ステージ送出ウィンドウ にあります。
NDI® is a registered trademark of Vizrt NDI AB.
