NDI® · Syphon
화면이 꼭 모니터일 필요는 없습니다. 보낼 곳 의 네트워크 · 앱으로 무리는 창을 띄우는 대신 무대를 영상 줄기로 보냅니다: NDI® 로는 같은 네트워크의 다른 컴퓨터나 이 컴퓨터의 다른 앱으로, Syphon 으로는 같은 맥의 다른 앱으로. OBS · vMix 를 돌리는 방송용 컴퓨터, NDI 를 받는 스위처, 프로젝션 매핑 앱에 무대를 넣을 때 씁니다. 원하면 투명도까지 실어 보내므로, 받는 쪽이 제 화면 위에 글을 얹을 수 있습니다.
화면을 NDI® · Syphon 으로 보내기
섹션 제목: “화면을 NDI® · Syphon 으로 보내기”- 무대 송출 창을 엽니다 — 미리보기 둘째 칸 아래의 무대 송출 설정, 화면이 하나뿐이면 무대 미리보기 아래 조작 줄의 작은 단추입니다(무대 송출 창 참고).
- + 화면 추가 를 누르거나, 이미 있는 화면의 줄을 펼칩니다.
- 보낼 곳 에서 네트워크 · 앱으로 아래의 NDI® — 다른 컴퓨터 · 다른 앱으로 나 Syphon — 이 맥의 다른 앱으로 를 고릅니다(Syphon 은 맥에서만 나옵니다). 받는 곳이 있든 없든 늘 고를 수 있습니다.
- 이름과 나머지(아래)를 정하고 전원을 켭니다.

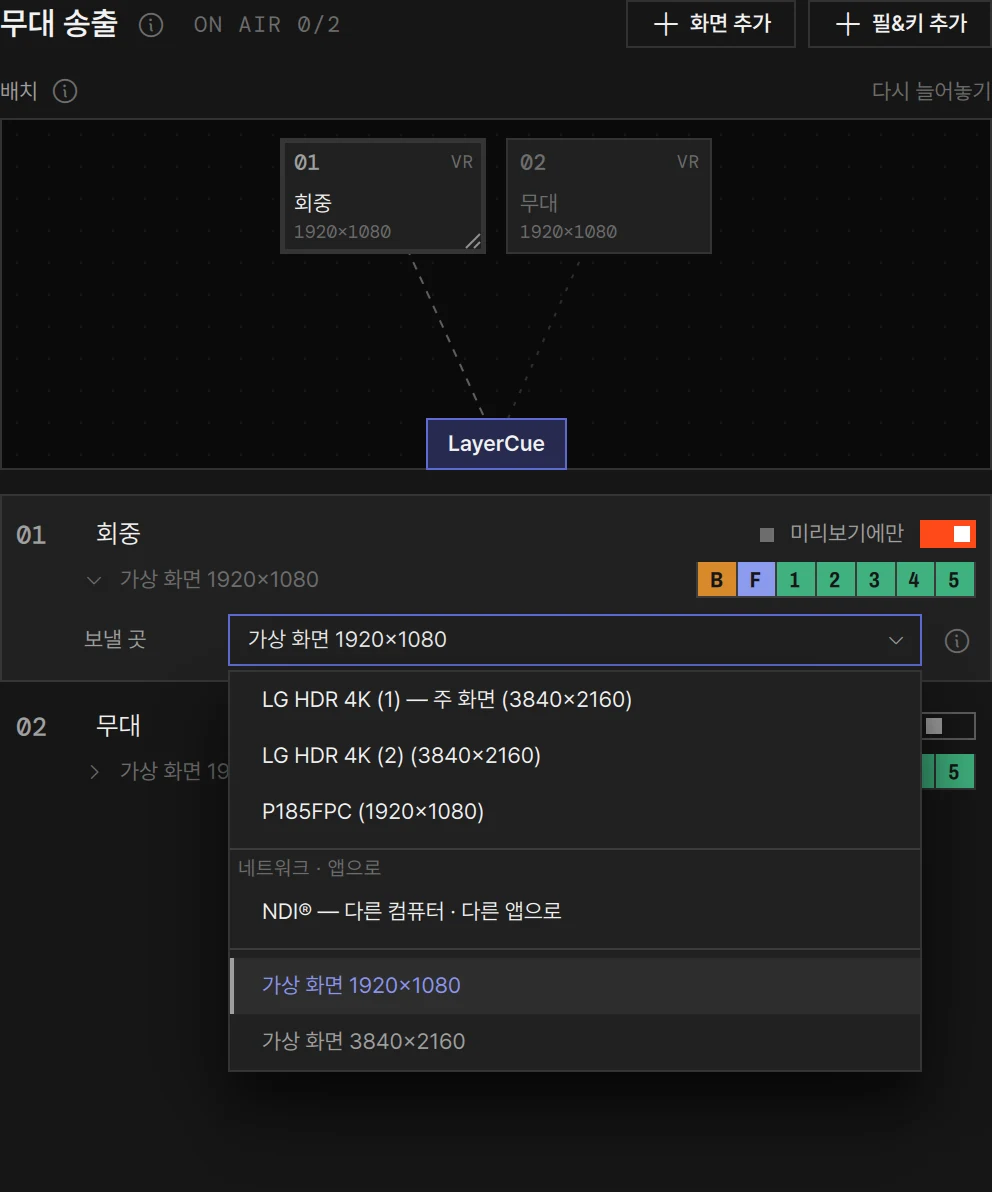

보낼 곳 목록은 무리를 지어 늘어섭니다: 지금 꽂혀 있는 화면과 블랙매직 장치, 그다음 네트워크 · 앱으로, 그다음 써 본 적이 있지만 연결 안 된 화면, 맨 아래 가상 화면.
창은 뜨지 않습니다. 전원이 켜져 있는 동안 그 화면은 송출 중으로 셉니다 — 번호가 주황이 되고, 창의 ON AIR 숫자와 상태바의 송출 칩에도 들어갑니다. 보낼 곳 옆의 ⓘ 가 받는 앱에서 이름을 어디서 고르는지 알려 줍니다.

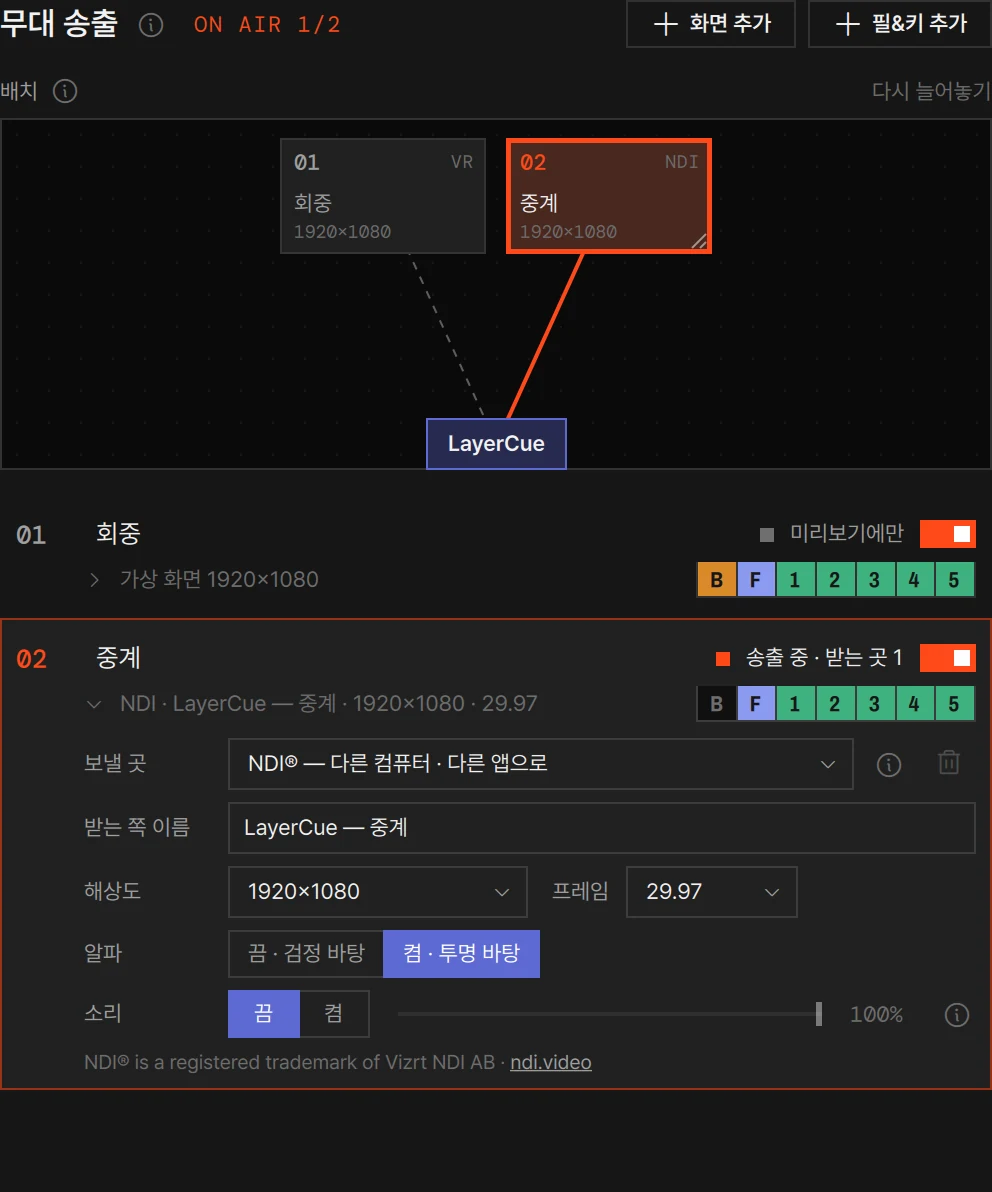

| 줄 | 하는 일 |
|---|---|
| 받는 쪽 이름 | 받는 쪽 목록에 보일 이름. 48자까지. 비워 두면 LayerCue — 뒤에 화면 이름이 붙습니다: LayerCue — 화면 2. NDI® 로 받는 쪽에는 앞에 이 컴퓨터 이름이 붙어 보입니다 |
| 해상도 | 처음에는 1920×1080, 그 밖에 3840×2160, 1280×720, 1080×1920 (세로). 크기를 따올 창이 없으므로 LayerCue 가 어떤 크기로 그릴지 직접 고릅니다 |
| 프레임 | NDI® 만: 25, 29.97(처음 값), 30, 50, 59.94, 60 |
| 알파 | 끔 · 검정 바탕: 검정 위의 무대, 모두 불투명. 켬 · 투명 바탕: 아무것도 없는 곳은 투명해서, 받는 쪽이 제 화면 위에 얹을 수 있습니다. 켜면 Syphon 은 프리멀티플라이 · 스트레이트 를 고릅니다. NDI® 는 늘 스트레이트 알파로 보내므로 고를 것이 없습니다 |
| 소리 | NDI® 만: 끔 · 켬 과 볼륨. 켜면 무대 소리(음악 · 영상)가 함께 실립니다 — 소리와 미터 참고 |
알파를 켜면 무엇이 투명한지는 레이어가 정합니다. 배경은 화면 전체를 덮으므로, 모든 레이어를 켜 두면 받는 쪽에 화면 전체가 갑니다. 받는 쪽 화면 위에 글과 오버레이만 얹으려면 그 줄의 칸에서 필요 없는 레이어(보통 B)를 끄세요. 나머지는 투명하게 나갑니다 — 필&키의 키와 같습니다.
비추는 층 은 다른 화면과 똑같이 작동합니다: 줄 둘째 줄의 B F 1 2 3 4 5 칸이 줄기에 무엇을 실을지 정합니다. 멀티 송출을 보세요.
NDI®
섹션 제목: “NDI®”NDI® 는 같은 네트워크의 다른 컴퓨터 — NDI 플러그인을 넣은 OBS, vMix, NDI 를 받는 스위처나 변환기 — 와 이 컴퓨터의 다른 앱으로 갑니다. 받는 앱에서 정해 둔 이름을 고르세요. 앞에 이 컴퓨터 이름이 붙어 있습니다.
- 받는 곳을 셉니다. 보내는 동안 줄에 송출 중 · 받는 곳 2 처럼, 지금 받고 있는 곳의 수가 나옵니다.
- 이름을 바꾸면 새 줄기가 됩니다. 보내는 중에 이름을 바꾸면 받는 쪽에서 끊기니, 받는 곳마다 새 이름을 다시 고르세요. 프레임은 보내는 중에도 바꿀 수 있습니다.
- 맥에서는 로컬 네트워크를 허용하세요. macOS 15 부터는 LayerCue 가 처음 NDI® 로 보낼 때 macOS 가 로컬 네트워크를 써도 되는지 묻습니다. 허용해야 다른 컴퓨터가 줄기를 찾습니다. 거절했다면 시스템 설정 › 개인정보 보호 및 보안 › 로컬 네트워크 에서 LayerCue 를 켜세요.
- 윈도우에서는 개인 네트워크를 허용하세요. LayerCue 가 처음 NDI® 로 보낼 때 방화벽의 Windows 보안 경고 가 뜰 수 있습니다. 개인 네트워크 에서 LayerCue 를 허용해야 다른 컴퓨터가 줄기를 찾습니다(이 컴퓨터의 다른 앱은 허용하지 않아도 받습니다). 거절했다면 Windows 보안 › 방화벽 및 네트워크 보호 › 방화벽에서 앱 허용 에서 LayerCue 를 허용하세요.
- CPU 를 씁니다. 프레임마다 컴퓨터의 CPU 로 압축합니다. 3840×2160, 초당 50~60 프레임, 알파가 가장 무겁습니다. 받는 쪽에 투명도가 필요 없으면 알파를 끄세요 — 줄기가 가벼워집니다. 같은 맥의 앱이 Syphon 도 받는다면 Syphon 이 더 가볍고 빠릅니다.
- 확인하려면 ndi.video/tools 에서 무료로 받는 NDI Tools 에 네트워크의 NDI 줄기를 보여 주는 Studio Monitor 가 들어 있습니다. LayerCue 가 깔아 주지는 않습니다.
보내지 못하면 LayerCue 가 그 화면의 전원을 끄고 까닭을 알려 줍니다 — 예를 들어 화면 2 — NDI 로 보내지 못했습니다: 뒤에 NDI 런타임이 없습니다, 이 컴퓨터의 CPU 에서는 NDI 가 돌지 않습니다, NDI 보내기를 만들지 못했습니다, 그림을 그리지 못했습니다 가운데 하나가 붙습니다.
Syphon(맥)
섹션 제목: “Syphon(맥)”Syphon 은 같은 맥의 다른 앱 — OBS(Syphon Client 소스), Resolume, MadMapper 등 — 으로 무대를 넘깁니다. 그림이 그래픽 처리 장치에서 복사도 압축도 없이 그대로 넘어가므로 CPU 를 거의 쓰지 않습니다.
- 그림이 바뀔 때만 새 프레임을 넘깁니다. 그사이에는 받는 앱이 마지막 그림을 계속 보이므로, Syphon 에는 프레임 설정이 없습니다.
- 받는 앱이 붙었는지 줄이 알려 줍니다: 받는 앱이 연결되어 있습니다 또는 아직 받는 앱이 없습니다.
- 프리멀티플라이 와 스트레이트 는 받는 앱에 따라 다릅니다. 받는 앱에서 글자 가장자리가 어둡거나 테두리가 지면 다른 쪽으로 바꿔 보세요.
보내지 못하면 LayerCue 가 그 화면의 전원을 끄고 까닭을 알려 줍니다 — 예를 들어 화면 2 — Syphon 으로 보내지 못했습니다: 뒤에 이 컴퓨터에서는 쓸 수 없습니다, Syphon 서버를 만들지 못했습니다, 그림을 그리지 못했습니다 가운데 하나가 붙습니다.
알아 둘 것
섹션 제목: “알아 둘 것”- 소리는 NDI® 에만, 켤 때만. NDI® 는 소리 를 켜면 무대 소리를 함께 싣습니다(처음에는 꺼져 있습니다). Syphon 은 그림만 싣습니다. 싣지 않는 소리는 상태바에서 고른 컴퓨터의 오디오 장치로 나갑니다 — 소리와 미터를 보세요.
- 필&키에는 쓰지 않습니다. 필&키의 목록에는 나오지 않습니다: 투명도가 같은 줄기에 실려 가므로 키를 따로 낼 까닭이 없습니다. 필과 키를 입력 두 개로 받는 스위처라면 필&키를 보세요.
화면 고르기와 전원 스위치는 화면과 송출에, 모든 화면을 한 창에서 다루는 것은 무대 송출 창에 있습니다.
NDI® is a registered trademark of Vizrt NDI AB.
