필&키 · 블랙매직 SDI
ATEM 같은 비디오 스위처는 LayerCue 의 가사나 이름 자막을 카메라 화면 위에 얹을 수 있습니다. 그러려면 신호가 둘 필요합니다. 그림 자체인 필, 그리고 필이 어디에 보일지 스위처에 알려 주는 흑백 그림인 키 입니다 — 흰 곳에는 필이 보이고, 검은 곳으로는 카메라가 비쳐 보입니다. 필&키 는 무대 하나에서 이 둘을 함께 만들어, 무대에 올린 것을 가장자리와 페이드까지 그대로 스위처에 넣습니다.
필&키 더하기
섹션 제목: “필&키 더하기”무대 송출 창을 엽니다 — 미리보기 둘째 칸 아래의 무대 송출 설정, 화면이 하나뿐이면 무대 미리보기 아래 조작 줄의 작은 단추입니다(무대 송출 창 참고). 창 제목 옆의 + 필&키 추가 를 누릅니다.
목록에 새 줄이 펼쳐진 채로 생기고, 처음 보낼 곳은 LayerCue 가 고릅니다.
- 필과 키를 함께 내는 블랙매직 장치가 비어 있으면 그 장치 하나로 나갑니다.
- 아니면 필 하나, 키 하나의 두 출력이 되어, 다른 데서 쓰지 않는 꽂혀 있는 외부 화면을 잡습니다. 그런 화면이 없으면 줄에서 직접 고를 때까지 비워 둡니다.

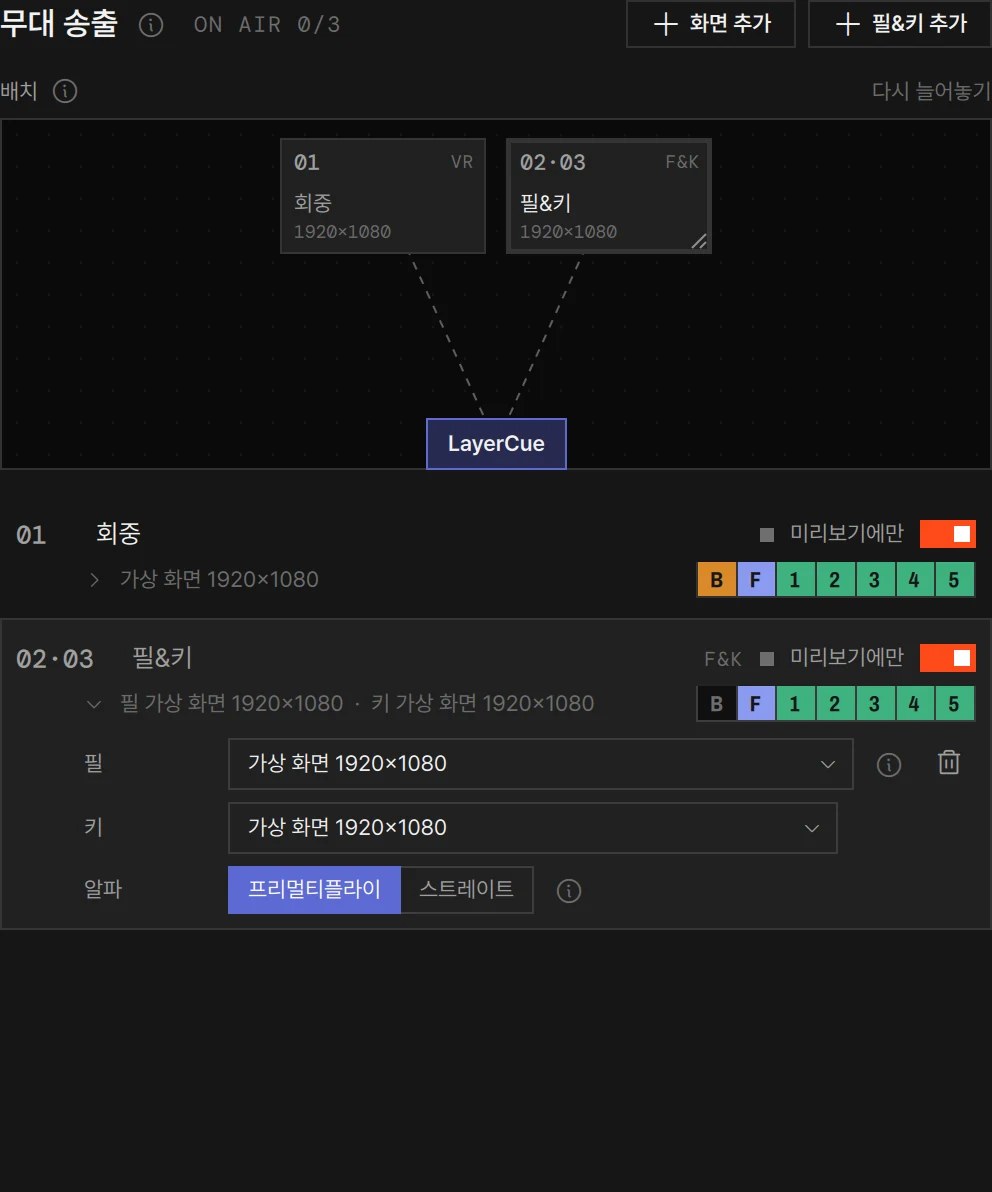

접힌 줄은 화면 줄과 같은 꼴입니다: 번호 — 두 출력이면 02·03 처럼 둘 — 이름(✎ 로 고치기 전에는 필&키), F&K, 상태, 그리고 둘을 함께 켜고 끄는 전원 스위치 하나. 그 아래 줄에는 필과 키가 어디로 가는지와 B F 1 2 3 4 5 칸이 있습니다. 줄을 누르면 펼쳐집니다.
| 줄 | 하는 일 |
|---|---|
| 필 | 필이 나갈 곳. 여기서 고르는 것이 둘을 어떻게 보낼지도 정합니다 — 아래를 보세요. 옆의 ⓘ 가 지금 방식을 설명하고, 휴지통 단추는 필&키를 통째로 뺍니다 |
| 키 | 키가 나갈 곳. 두 출력일 때만 |
| SDI 형식 | 블랙매직 장치가 끼어 있을 때만 |
| 키 방식 · 혼합 | 장치 하나가 둘을 함께 낼 때만 |
| 알파 | 프리멀티플라이 또는 스트레이트 |
| 소리 | 장치 하나가 둘을 함께 낼 때만 — 무대 소리를 필 쪽(SDI A)에 함께 싣습니다 |
필에 고른 것이 나머지를 정합니다
섹션 제목: “필에 고른 것이 나머지를 정합니다”필 목록은 화면 줄의 보낼 곳 목록에서 네트워크 · 앱으로 를 뺀 것입니다. NDI® 와 Syphon 은 투명도를 한 줄기에 실어 보내므로 키를 따로 낼 까닭이 없습니다 (NDI® · Syphon 참고).
- 필과 키를 함께 내는 블랙매직 장치를 고르면 그 장치 하나로 나갑니다. 키 줄이 사라지고 키 방식 과 혼합 이 나옵니다.
- 그 밖의 것을 고르면 — 모니터, 가상 화면, 키를 내지 못하는 장치 — 필과 키가 두 출력으로 나갑니다. 키 줄이 나오고, 고를 때까지 비어 있습니다.
필&키는 모든 레이어가 켜진 채로 생깁니다. 어느 레이어를 남길지는 스위처에 무엇을 보일지에 따라 다릅니다 — 키와 배경을 보세요.
블랙매직 장치 하나로(맥)
섹션 제목: “블랙매직 장치 하나로(맥)”블랙매직(Blackmagic Design)의 DeckLink 카드와 UltraStudio 장치는 무대를 SDI 로 내보냅니다. 블랙매직의 Desktop Video 드라이버를 깔아 주세요 (Blackmagic Design 지원 페이지). 드라이버가 없으면 LayerCue 에 장치가 보이지 않습니다. 꽂힌 장치는 모든 목록에서 연결된 화면들 사이에, 이름 끝에 · SDI 가 붙어 나옵니다.
외부 키(보통) 면 장치가 필을 SDI A 로, 키를 SDI B 로 내보냅니다. 두 단자가 하드웨어로 맞물려 있어 한 프레임도 어긋나지 않습니다. 둘을 스위처에 꽂고, 스위처 키어의 필 소스와 키 소스를 그 두 입력으로 정하세요. 미리보기 띠에서 이 출력의 칸 머리글에는 필 + 키 가 붙습니다.
| 줄 | 하는 일 |
|---|---|
| SDI 형식 | 720p50 부터 2160p30 까지. 처음에는 1080p29.97 입니다. 스위처와 같은 형식이어야 스위처가 받습니다 |
| 키 방식 | 외부 키(보통): 장치가 필과 키를 따로 내보내고 스위처가 둘을 합칩니다 — 대부분 이 방식입니다. 내부 키: 장치가 제 SDI 입력 영상 위에 그림을 직접 합쳐 한 화면으로 내보냅니다. 스위처 없이 쓸 때 고르세요. 입력 영상의 형식이 출력과 같아야 합니다 |
| 혼합 | 그림을 얼마나 진하게 얹을지, 0 에서 100% 까지(처음에는 100%). 슬라이더를 놓을 때 먹습니다 |
| 알파 | 스위처의 Pre-multiplied Key 설정과 맞춥니다: 켜져 있으면 프리멀티플라이, 꺼져 있으면 스트레이트 |
| 소리 | 끔 · 켬 과 볼륨. 켜면 무대 소리가 SDI A 에 함께 실립니다 — 소리와 미터 참고 |
송출 중에 SDI 형식, 키 방식, 혼합 을 바꾸거나 소리 를 켜고 끄면 장치의 출력이 다시 켜지느라 신호가 잠깐 끊깁니다. 행사 전에 정해 두세요.
블랙매직 장치는 보통 화면으로도 씁니다: 화면 줄의 보낼 곳 에서 고르면 그 화면은 창을 띄우는 대신 SDI 로 나가고, 그 줄에 SDI 형식 과 소리 가 따로 생깁니다. 유튜브도 장치로 나갑니다.
장치가 켜지지 않으면
섹션 제목: “장치가 켜지지 않으면”블랙매직 출력을 켜지 못하면 LayerCue 가 그 전원을 끄고 까닭을 알려 줍니다 — 예를 들어 화면 2 — 블랙매직 출력을 켜지 못했습니다:(이름을 지어 두었으면 그 이름) 뒤에 아래 가운데 하나가 붙습니다.
| 까닭 | 볼 것 |
|---|---|
| 장치가 연결되어 있지 않습니다 | 케이블, 그리고 Desktop Video 가 장치를 알아보는지 |
| 이 장치가 고른 SDI 형식을 내보내지 못합니다 | 다른 SDI 형식 을 고르세요 |
| 이 장치는 필 + 키를 내지 못합니다 | 필에 다른 것을 골라 필과 키를 두 출력으로 내보내세요 |
| 다른 앱(Media Express 등)이 장치를 쓰고 있을 수 있습니다 | 그 앱을 끄고 전원을 다시 켜세요 |
| 프레임 메모리를 만들지 못했습니다 · 재생을 시작하지 못했습니다 · 화면을 그리지 못했습니다 | 전원을 다시 켜 보고, 계속 안 되면 LayerCue 를 다시 시작하세요 |
두 출력으로
섹션 제목: “두 출력으로”필과 키는 보통 출력 두 개로도 나갑니다 — 스위처에 꽂은 모니터 단자 두 개, 시험해 볼 때는 가상 화면도 됩니다. 맥과 윈도우 모두에서 됩니다.
- 둘은 레이어 · 전원 · 해상도를 함께 씁니다. 한쪽의 칸이나 전원을 바꾸면 다른 쪽도 따라 바뀌고, 한쪽이 블랙매직 장치면 SDI 형식 하나를 둘이 같이 씁니다. 둘이 어긋나면 스위처 화면에 구멍이 납니다.
- 무대를 한 번 그려 둘에 보냅니다. 필과 키가 둘 다 화면이면 LayerCue 가 프레임마다 한 번만 그려 같은 그림을 두 창에 보내므로, 페이드나 영상 중에도 둘은 늘 같은 순간을 보입니다. 남을 수 있는 것은 두 화면의 갱신 시점 차이로, 한 프레임 안쪽입니다. 꼭 맞아야 하면 장치 하나로 보내세요.
- 키는 필 쪽 비율로 그립니다. 두 화면의 비율이 다르면 줄에 알림이 뜹니다: 두 출력의 비율이 다릅니다 — 키도 필 쪽 비율로 그립니다(남는 자리는 검정). 스위처에 같은 해상도로 넣으세요.
- 알파 는 위와 같습니다. 키 방식 과 혼합 은 장치의 키어가 하는 일이라 여기에는 없습니다.

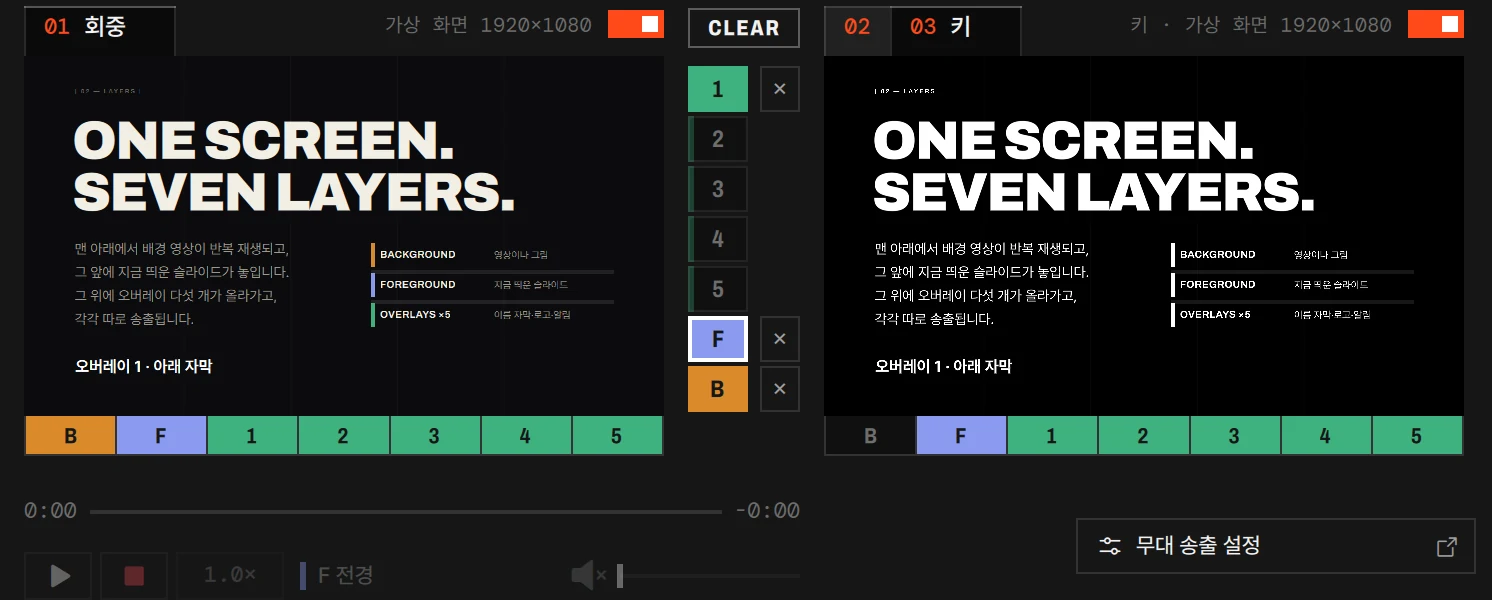

미리보기 띠에서 두 칸의 머리글에는 필, 키 가 붙고, 키 칸은 스위처가 받을 키를 흑백으로 보여 줍니다.
키와 배경
섹션 제목: “키와 배경”키는 무언가 그려진 자리가 흰색, 빈 자리가 검정이고, 스위처는 키가 흰 자리에 LayerCue 를 얹습니다. 그래서 켜 둔 레이어에 따라 LayerCue 가 덮는 범위가 달라집니다. 필&키는 모든 레이어가 켜진 채로 생깁니다.
- 화면 전체를 LayerCue 로 — 메인 화면처럼 배경까지 통째로 내보낼 때는 모든 레이어를 켜 둡니다. 배경이 화면을 채우므로 키도 전체가 흰색이고, 스위처에는 LayerCue 화면이 그대로 나갑니다.
- 카메라 위에 자막·가사만 — 중계 화면 위에 글만 얹을 때는 줄의 칸에서 필요 없는 레이어(보통 B)를 끕니다. 켜 둔 레이어만 얹히고 나머지는 투명하게 빠져, 그 자리로 카메라가 보입니다.
알아 둘 것
섹션 제목: “알아 둘 것”- SDI 로 소리도 보낼 수 있습니다. 장치로 나가는 줄의 소리 를 켜면 무대 소리가 함께 실립니다(처음에는 꺼져 있습니다). 두 출력(모니터 둘)으로 내는 필&키에는 없습니다 — 그 소리는 상태바에서 고른 컴퓨터의 오디오 장치로 나갑니다. 소리와 미터를 보세요.
- 연결 안 됨. 필이나 키가 꽂혀 있지 않으면 줄에 연결 안 됨 이 나오고 전원 스위치가 잠기며, 필 · 키 고르개만 살아 있습니다. 켜 둔 채 빠진 것은 다시 꽂으면 그대로 나갑니다.
- 빼기. 필 줄의 휴지통 단추는 필과 키를 함께 뺍니다. 송출 중에는 흐려져 있습니다: 송출 중 — 먼저 전원을 끄세요.
화면 고르기와 전원 스위치는 화면과 송출에, 모든 화면을 한 창에서 다루는 것은 무대 송출 창에 있습니다.
NDI® is a registered trademark of Vizrt NDI AB.
